Cuando una empresa necesita fabricar una pieza pequeña y compleja, existen diferentes caminos posibles.
Puede recurrir al mecanizado CNC, al moldeo tradicional, a la fabricación aditiva o incluso desarrollar un proceso especializado de producción.
Pero ¿qué sucede cuando la pieza tiene una geometría compleja, requiere alta precisión y además se necesitan cientos, miles o incluso millones de unidades?
En estos casos, tecnologías como MIM (Metal Injection Molding) y CIM (Ceramic Injection Molding) pueden convertirse en alternativas especialmente interesantes.
Estas tecnologías combinan principios del moldeo por inyección con la utilización de polvos metálicos o cerámicos para producir componentes pequeños, complejos y repetibles.
¿Qué es el Metal Injection Molding?
El Metal Injection Molding (MIM) es un proceso de fabricación que permite producir componentes metálicos de geometría compleja utilizando un proceso similar al moldeo por inyección de plástico.
La diferencia fundamental está en el material.
En lugar de inyectar únicamente un polímero, se utiliza una mezcla de polvo metálico y un aglutinante, conocida como feedstock.
Esta mezcla puede ser moldeada para obtener una pieza con la geometría deseada.
Posteriormente se elimina el aglutinante y la pieza pasa por un proceso de sinterización que permite obtener las propiedades finales del componente.
El resultado es una pieza metálica que puede incorporar detalles y geometrías difíciles de conseguir mediante procesos convencionales.

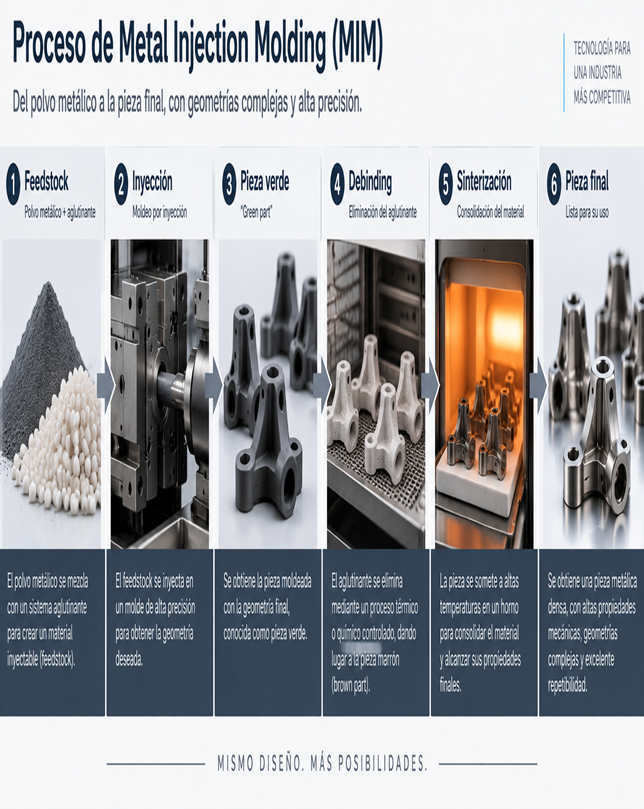

¿Cómo funciona el proceso MIM?
Aunque el proceso industrial puede variar dependiendo del material y de las características de la pieza, conceptualmente puede dividirse en varias etapas:
1. Preparación del material
El polvo metálico se combina con un sistema aglutinante para crear un material que pueda ser procesado mediante inyección.
2. Moldeo
El feedstock se inyecta dentro de un molde que contiene la geometría de la pieza.
En esta etapa se obtiene la llamada pieza verde o green part.
3. Eliminación del aglutinante
El aglutinante se elimina mediante un proceso controlado, dando lugar a una pieza denominada brown part.
4. Sinterización
La pieza se somete a temperaturas controladas para consolidar el material y alcanzar las propiedades requeridas.
Durante esta etapa se produce una contracción que debe ser considerada desde el diseño inicial.
5. Acabado y operaciones secundarias
Dependiendo de la aplicación, pueden realizarse procesos adicionales como mecanizado de precisión, tratamiento térmico, acabado superficial u otras operaciones.
Este flujo permite transformar un diseño digital en componentes metálicos complejos de manera repetible.
¿Por qué utilizar MIM?
Una de las principales ventajas del MIM es que permite producir geometrías complejas a escala industrial.
Esto puede ser especialmente interesante para piezas que serían costosas de mecanizar individualmente.
Entre sus ventajas se encuentran:
Producción de geometrías complejas.
Alta repetibilidad.
Buen aprovechamiento del material.
Capacidad para fabricar grandes volúmenes.
Integración de múltiples características en una sola pieza.
Reducción de operaciones de mecanizado en determinados diseños.
Posibilidad de fabricar componentes pequeños con alta precisión.
Dou Yee Technologies señala precisamente la fabricación de componentes MIM de alta complejidad y su utilización en sectores como automoción, dispositivos médicos, electrónica, semiconductores e industria.
¿Y qué es el Ceramic Injection Molding?
El principio del CIM (Ceramic Injection Molding) es similar, pero en este caso se utilizan materiales cerámicos.
El proceso combina polvo cerámico y un aglutinante para crear un feedstock que posteriormente puede ser inyectado en un molde.
Después del moldeo se realizan las etapas de eliminación del aglutinante y sinterización.
Este proceso permite fabricar componentes cerámicos con geometrías complejas y dimensiones consistentes.
Entre los materiales utilizados pueden encontrarse cerámicas técnicas como alúmina, zirconia, carburo de silicio (SiC) y carburo de tungsteno (WC), entre otros.
¿Por qué fabricar una pieza en cerámica?
Las cerámicas técnicas pueden ofrecer propiedades que resultan difíciles de conseguir con otros materiales.
Dependiendo de la composición, pueden presentar:
Alta dureza.
Resistencia al desgaste.
Resistencia a la corrosión.
Estabilidad dimensional.
Resistencia a temperaturas elevadas.
Propiedades eléctricas específicas.
Alta resistencia química.
Por estas características, los componentes cerámicos pueden utilizarse en aplicaciones de electrónica, telecomunicaciones, automoción, herramientas, dispositivos médicos y otros sectores especializados.
MIM vs. mecanizado CNC
Una pregunta frecuente es:
¿Por qué utilizar MIM si puedo fabricar la pieza mediante CNC?
La respuesta depende principalmente del volumen y de la geometría.
El mecanizado CNC elimina material de un bloque para obtener la pieza final.
Esto puede ofrecer una excelente precisión y resulta muy útil para prototipos, piezas únicas y producciones pequeñas o medianas.
Sin embargo, cuando aumenta considerablemente el número de unidades, el tiempo de mecanizado por pieza puede convertirse en una limitación.
MIM utiliza un molde inicial y posteriormente permite producir grandes cantidades de componentes con una alta repetibilidad.
Por eso, una estrategia habitual puede ser:
Prototipo → Validación → Optimización → Moldes → Producción MIM
La tecnología adecuada depende del volumen, material, tolerancias, geometría y requisitos del componente.
¿Y qué tiene que ver la impresión 3D?
Mucho.
La fabricación aditiva y el MIM no necesariamente compiten entre sí.
En muchos proyectos pueden formar parte de etapas diferentes del mismo proceso de desarrollo.
Por ejemplo:
Etapa 1 — Prototipado
Una empresa puede fabricar rápidamente una primera versión mediante impresión 3D.
Esto permite comprobar:
Dimensiones.
Ensamble.
Ergonomía.
Interferencias.
Funcionamiento.
Diseño general.
Etapa 2 — Optimización
Después de probar el prototipo, se realizan modificaciones al diseño.
Aquí es donde la fabricación digital resulta especialmente útil porque permite iterar rápidamente.
Etapa 3 — Producción
Cuando el diseño está validado y el volumen aumenta, puede tener sentido analizar tecnologías como MIM, CIM, inyección de plástico, mecanizado u otros procesos.
De esta manera, la impresión 3D puede funcionar como puente entre el diseño y la producción industrial.
Una pieza compleja no necesariamente debe fabricarse de la misma manera durante todo su ciclo de vida
Este es uno de los conceptos más importantes de la fabricación moderna.
La tecnología óptima para fabricar una unidad puede no ser la misma que para fabricar 100.000 unidades.
Por ejemplo:
Cantidad
Alternativa que podría evaluarse
1–10 piezas
Impresión 3D / CNC
10–100 piezas
Impresión 3D / CNC / procesos híbridos
Cientos o miles
Evaluación de moldes y procesos de producción
Grandes volúmenes
MIM / CIM / inyección / procesos industriales
Estas cantidades son únicamente una referencia conceptual. La decisión real depende de la geometría, material, tolerancias, costo de herramental y requisitos del producto.
El diseño es fundamental
Una pieza destinada a MIM o CIM no debería diseñarse exactamente igual que una pieza destinada a impresión 3D.
El proceso de fabricación debe considerarse desde las primeras etapas del diseño.
Hay que tener en cuenta aspectos como:
Espesor de paredes.
Contracción durante la sinterización.
Ubicación de características críticas.
Geometría de la pieza.
Tolerancias.
Complejidad del molde.
Necesidad de operaciones secundarias.
Material seleccionado.
Por eso, la participación de ingeniería desde las primeras etapas puede reducir problemas posteriores y mejorar la viabilidad del proyecto.
De una pieza a un subensamble
Otra ventaja de estos procesos es que una estrategia adecuada de diseño puede permitir integrar diferentes funciones dentro de un mismo componente.
En lugar de fabricar varias piezas y posteriormente ensamblarlas, algunas geometrías pueden diseñarse para consolidar funciones en un único componente.
Esto puede reducir:
Número de piezas.
Operaciones de ensamblaje.
Puntos potenciales de falla.
Tiempo de producción.
Costos de inventario.
Dou Yee destaca precisamente su experiencia no solo en componentes MIM y CIM, sino también en subensambles y operaciones complementarias, incluyendo mecanizado de precisión, tratamientos y acabados.
¿En qué industrias se utilizan estas tecnologías?
Las aplicaciones son muy diversas.
Automoción
Componentes pequeños y complejos que requieren repetibilidad y producción en volumen.
Dispositivos médicos
Componentes donde pueden ser importantes la precisión, geometría, resistencia al desgaste y propiedades específicas del material.
Electrónica y semiconductores
Piezas pequeñas, componentes de precisión y elementos fabricados con materiales metálicos o cerámicos especializados.
Telecomunicaciones
Componentes que requieren geometrías precisas y, dependiendo de la aplicación, propiedades eléctricas o térmicas específicas.
Productos de consumo
Componentes pequeños que necesitan combinar complejidad geométrica, estética y producción repetible.
Dou Yee identifica precisamente estos sectores entre las industrias a las que presta servicios mediante sus diferentes capacidades de fabricación.
La fabricación industrial comienza con elegir el proceso correcto
No existe una única tecnología que sea mejor para todas las piezas.
Una pieza puede comenzar como un modelo CAD, convertirse en un prototipo mediante impresión 3D, pasar por diferentes iteraciones de diseño y finalmente producirse mediante MIM, CIM, mecanizado CNC, inyección de plástico u otra tecnología.
La clave está en seleccionar el proceso considerando:
Geometría + material + tolerancias + cantidad + tiempo + costo
Cuando estos factores se analizan conjuntamente, es posible determinar cuál es la tecnología de fabricación más adecuada para cada etapa del proyecto.
¿Y dónde entra la fabricación digital?
La fabricación digital permite reducir la distancia entre una idea y una pieza física.
Un archivo 3D puede convertirse en un prototipo, utilizarse para validar un diseño y posteriormente servir como base para desarrollar un proceso industrial de producción.
Por eso, tecnologías como la impresión 3D, el escaneo 3D, el mecanizado CNC, el MIM y el CIM no necesariamente deben verse como tecnologías aisladas.
Forman parte de un ecosistema de fabricación cada vez más flexible.
Del prototipo a la producción
La pregunta no debería ser únicamente:
"¿Cómo puedo fabricar esta pieza?"
Una pregunta mucho más útil es:
"¿Cuál es el proceso adecuado para fabricar esta pieza en la cantidad, material y nivel de precisión que necesito?"
Responder esa pregunta desde las primeras etapas del proyecto puede ahorrar tiempo, reducir costos y evitar decisiones de fabricación difíciles de cambiar posteriormente.
La evolución de tecnologías como MIM, CIM, fabricación aditiva y mecanizado de precisión está haciendo posible que componentes cada vez más complejos puedan pasar del diseño digital a la producción industrial de manera más eficiente.
